Bagi teman teman yang suka berexperiment di bidang elektronika pastinya.. suka coba coba donk.. sebelum kita mencetak rangkaian yang kita buat... mungkin kita bisa mengetes nya di simulasi ini.. kali ini saya akan sedikit berbagi tentang cara membuat rangakaian di software simulasi proteus isis profesional.. software ini sangat membantu saya dalam pembuatatan rangkaian.. jadi biasanya saya memulai rangkaian yang ingin saya buat yah buat di sini lah,, jadi ngak perlu kllik gogle lagi.. nyontek rangkaian orang lain kwkwkw cukup tuangin nalar anda di sini.. mau buat rangakaian apa.. kan pada intinya kan cuma ada 3.. input proses output.. input nya mau apa.. outputnya bagaimana.. nah proses nya yang kita sesuaikan.. tapi teman-teman juga harus belajar rangkaian dasar elektronika.. biar bisa nuangin nya.. langsung aja.. ini cara-cara sederhananya:

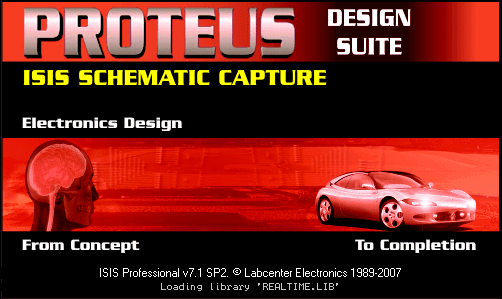

1. membuka aplikasi isis profesional
akan muncul seperti gambar di bawah.. lansung di hadapkan dengan jendela kerja.. :P
ya udah langsung deh.. insert komponennya dengan cara:
2.klik componen mode seperti gambar di bawah no.1
selanjutnya klik p (pick from libraries) seperti no.2
4. kali ini saya akan membuat rangkaian led berjalan sederhana menggunakan atmega 16:
ketik "atemega" pada keywords seperti gambar dibawah kemudian klik ok..
5. kemudian komponennya akan muncul di daftar devices seperti gambar di bawah..
klik komponennya -> masukan ke jendela kerja nya..
6. kemudian akan tampil seperti gambar di bawah:
7. kemudian insert komponen komponen lainnya seperti cara menginsert atmega tadi, di bawah ini saya menginsert komponen led..
8. insert komponen resistor
9. setelah semuanya di susun dengan mendrag-drag komponen.. kemudian tarik jalurnya seperti gambar dibawah..
dengan mengklik 2D graphich line mode-> tarik seperti gambar di bawah :)
10. kemudian buat juga jalur untuk led nya,,
jadi deh seperti gambar di bawah...
tinggal play
